Как работает электрофиксация в фехтовании
Электрофиксация в спортивном фехтовании нужна не для того, чтобы «пропустить ток через спортсмена», а чтобы быстро и однозначно передать на аппарат информацию о состоянии наконечника оружия и о месте укола. Напряжение в системе очень низкое, а сама схема работает как сигнальная цепь.
Основные элементы системы:
  • наконечник с контактами;
  • клинок с проложенным внутри проводом;
  • розетка на гарде;
  • шнур спортсмена;
  • катушка на дорожке;
  • аппарат регистрации уколов;
  • в рапире — также электрокуртка, или ламе.
При этом шпага и рапира используют похожее оборудование, но логика фиксации укола у них принципиально различается.

Общий путь сигнала

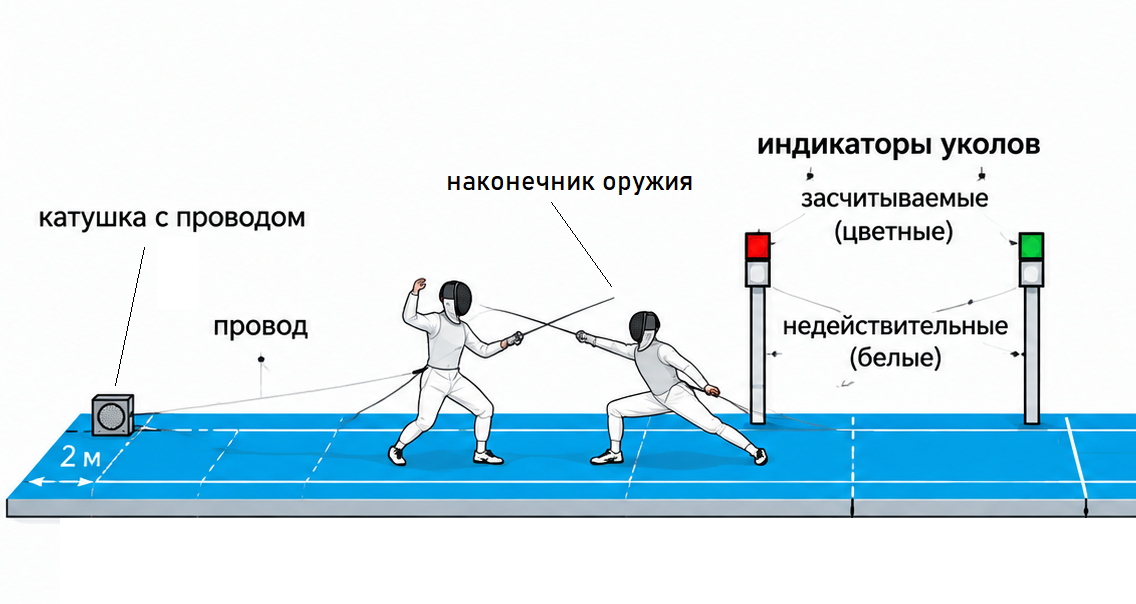

При уколе соперника на конце клинка наконечник нажимается, сигнал проходит по проводу, вклеенному в клинок, далее через розетку на гарде идет по шнуру, который продевается под формой спортсмена, попадает на катушку и с нее на аппарат, на котором загорается красный или зеленый фонарь в зависимости от стороны, с которой был нанесен укол.

Электрофиксация в шпаге

Главный принцип: действует весь противник

В шпаге поражаемой поверхностью считается практически всё тело соперника: туловище, руки, ноги, маска. Поэтому аппарату не нужно определять, куда именно пришёлся укол.
Ему достаточно понять одно: был ли наконечник нажат с необходимым усилием.

Как устроен шпажный наконечник

Внутри наконечника шпаги есть два электрических контакта. В исходном положении они разомкнуты. Когда фехтовальщик наносит укол и наконечник упирается в соперника, кнопка смещается, контакты замыкаются — аппарат получает сигнал.
Для срабатывания наконечника требуется усилие не менее 750 граммов. Это защищает от случайных касаний, слабых скользящих касаний и вибрации клинка.
Аппарат также требует, чтобы замыкание контактов сохранялось минимальное время. Благодаря этому случайный краткий импульс не превращается в укол.

Почему в шпаге возможен двойной укол

Так как вся поверхность тела действительна, оба спортсмена могут почти одновременно замкнуть контакты своих наконечников. Аппарат зарегистрирует два укола, если временной интервал между ними не превышает установленного окна — примерно 40–45 миллисекунд в зависимости от настроек и регламента.
Именно поэтому в шпаге возможны:
  • одиночный укол;
  • двойной укол;
  • иногда — отсутствие сигнала, если нажатие было недостаточным или слишком кратким.
Важно: аппарат не определяет, кто «начал атаку» или кто был прав тактически. Для шпаги это и не нужно: если оба нанесли действительные уколы в пределах допустимого времени, очко получают оба.

Роль дорожки и гарды

Металлическая дорожка заземлена и гарда заземлены. И уколы в них аппарат не фиксирует. Это нужно чтобы исключить ошибки фиксации когда спортсмен попал в дорожку, а не в ногу соперника. Так же когда удар был отражен гардой и не попал в руку.

Электрофиксация в рапире

Главный принцип: важно не только нажатие, но и место укола

В рапире поражаемая поверхность ограничена. В неё входят:
  • туловище спереди и сзади;
  • часть зоны паха;
  • воротник;
  • электроворотник на маске.
Не входят в действительную поверхность:
  • руки;
  • ноги;
  • голова и маска вне электроворотника;
  • кисть;
Поэтому аппарату недостаточно зафиксировать нажатие наконечника. Он должен отличить укол в действительную поверхность от укола мимо неё.
Для этого рапирист надевает электрокуртку — ламе. Это проводящая ткань, соединённая с аппаратом через шнур спортсмена.

Как работает фиксация в рапире

Электрофиксация в рапире устроена иначе чем в шпаге. Ее работа основана на изменении состояния контактной цепи при нажатии кнопки. Аппарат одновременно получает информацию:
  1. что наконечник был нажат;
  2. коснулся ли клинок проводящей электрокуртки соперника.
Если укол пришёлся в ламе, аппарат включает цветную лампу — красную или зелёную, в зависимости от стороны дорожки.
Если наконечник был нажат, но контакта с ламе нет, аппарат показывает белую лампу: это укол вне поражаемой поверхности.
Для срабатывания рапирного наконечника необходимо усилие не менее 500 граммов.

Почему укол вне электрокуртки даёт белый сигнал

Руки, ноги и маска рапириста закрыта обычной, непроводящей формой. Наконечник нажимается, аппарат видит факт укола, но не обнаруживает контакт с электрокурткой. Поэтому появляется белый свет.
Белый сигнал не приносит очка, но он важен для судейства: после такого укола фехтование останавливается.

Временное окно и приоритет

В рапире действует правило приоритета, или права атаки. Аппарат сам его не определяет: он только показывает, какие сигналы произошли и в какой последовательности.
После первого действительного сигнала аппарат блокирует регистрацию ответного сигнала спустя короткое установленное время — порядка 300 миллисекунд. Это сделано для отделения настоящих одновременных действий от позднего ответа после пропущенного укола.
Итоговое решение принимает судья:
  • если одна сторона имела приоритет — очко получает она;
  • если была одновременная атака без приоритета — очко может не присуждаться;
  • если один из уколов был вне поражаемой поверхности, это также учитывается при разборе фразы.

Кратко

В шпаге электрофиксация отвечает на вопрос: «Наконечник был достаточно нажать?» Если да — укол засчитан независимо от места попадания.
В рапире аппарат отвечает на два вопроса: «Наконечник был нажат?» и «Попал ли он в электрокуртку?» Поэтому рапира различает действительный укол и укол вне поражаемой поверхности.
А вот право на очко в рапире определяет не электроника, а судья — по правилам приоритета.
